全局快捷键

OP CAD选项

Z E 范围缩放：看到所有图

P 抓手

F8 正交：只能水平或垂直作图

F3 对象捕捉：捕捉中点 终点

直线

任意两个点:L 坐标 坐标

指定长度直线:L 坐标 20

圆

圆-半径:C 坐标 20 空格

圆-直径:C 坐标 D 20 空格

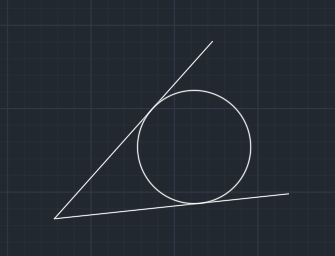

圆-相切:C T 坐标 20 空格

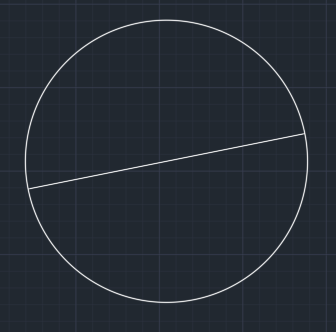

已知直径画圆:C 2P 坐标 坐标

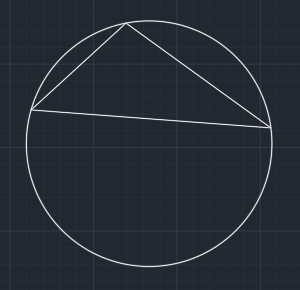

三个点确定圆:C 3P 坐标 坐标 坐标

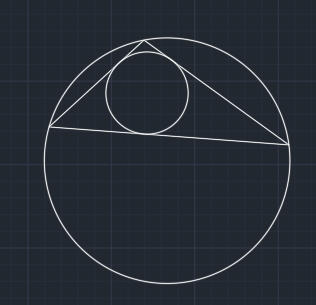

三角形内的圆:圆–相切，相切，相切 坐标 坐标 坐标

C 3P tan 坐标 tan 坐标 tan 坐标

多段线

多段线是联系的直线 可以绘制圆弧

a 切换到圆弧

直线圆弧合并为多段线：

PE M 选中 Y 选中合并

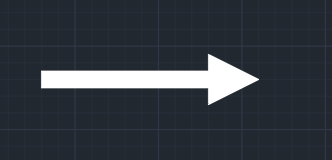

多段线宽度

PL 坐标 W(宽度) 20(起点) 20(终点) 坐标/长度

多边形

POL 边数 内接/外切 半径

正七边型边长为20:POL 7 E 坐标 20

拉伸

S 对象 基点 方向相对距离

旋转

RO 对象 基点 角度(逆时针)

有参考线的旋转

RO 对象 基点 R(参照) 选择原有的两个点 最后点参考线的点

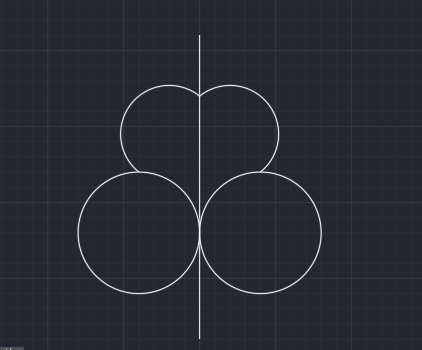

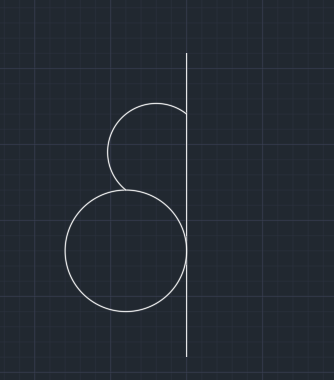

镜像

MI 对象 镜像点两个

缩放

原来的基础上放大或缩小

SC 对象 基点 2(2倍)

对齐

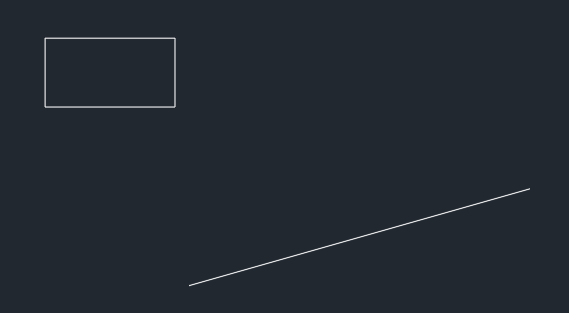

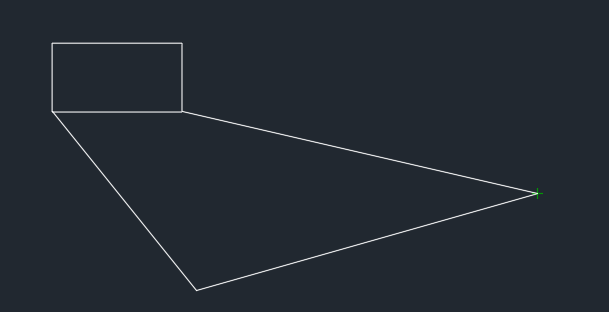

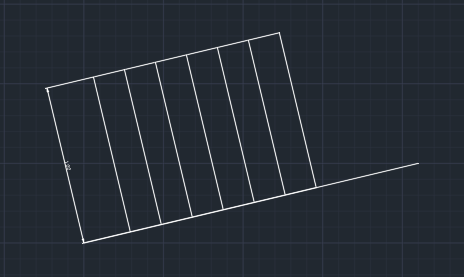

将矩形对齐到斜线并缩放

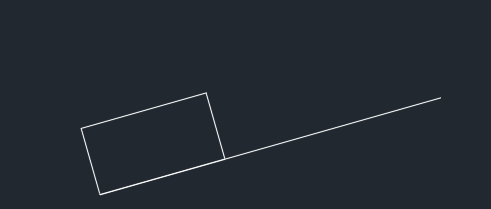

AL 对象 两个端点两联 Y(缩放)/N(只对齐)

修剪

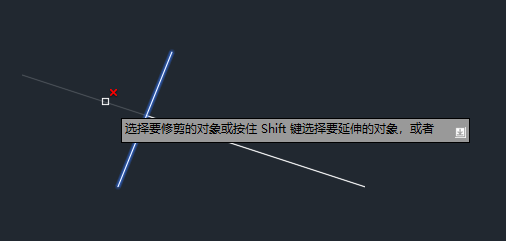

TR 对象(基线) 对象

TR 空格 空格 多选修剪

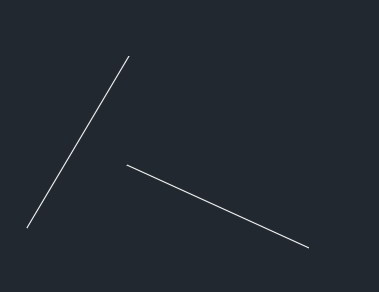

延伸

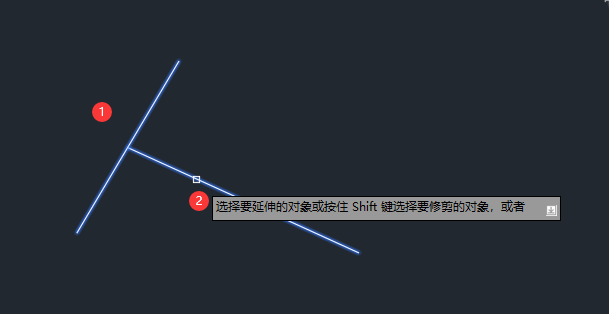

EX 对象(基线) 对象

TR 空格 空格 多选延伸
